パナソニックの洗濯機分解図で何がわかる？部品確認と注意点を整理

毎日当たり前のように使っている洗濯機ですが、その内部がどのような構造になっているか、意識することは少ないかもしれません。パナソニックの洗濯機の分解図を紐解くと、そこには緻密に計算された技術の結晶が詰まっています。この記事では、分解図から読み取れる内部構造や各パーツの役割、さらには扱う際の注意点まで詳しく解説します。

パナソニック 洗濯機 分解図が示す情報の役割と正体

内部パーツの配置図

パナソニックの洗濯機の分解図は、製品を構成する何百もの部品が、どこにどのように配置されているかを示す「設計図」のような役割を果たしています。普段、私たちの目に触れるのは外側のパネルや洗濯槽の内部だけですが、その裏側には複雑な配線や駆動部が隙間なく収まっています。

例えば、重い洗濯槽を支える吊り棒（サスペンション）がどの位置にあるのか、あるいは排水をコントロールする弁がどこに隠れているのか、分解図を見れば一目で把握できます。これは、複雑なパズルの完成予想図を見るのに似ており、製品の全体像を正しく理解するための第一歩となります。

また、配置図を読み解くことで、なぜ洗濯機がこれほどまでに重いのか、あるいは脱水時にどのようにバランスを保っているのかといった、製品の設計思想にも触れることができます。各パーツが適切な場所に配置されているからこそ、日々の洗濯がスムーズに行われているのです。

部品特定を助ける番号

分解図の最も実用的な側面は、各部品に割り振られた「部品番号」や「参照番号」にあります。洗濯機は消耗品の塊でもあり、長年使用していると、フィルターの枠が欠けたり、小さなパッキンが劣化したりすることがあります。そのような際、分解図にある番号は非常に重要な手がかりとなります。

実は、同じ「パナソニックの洗濯機」であっても、型番が一つ違うだけで内部のネジの長さやパッキンの形状が微妙に異なるケースが多々あります。もし図面がなければ、どの部品が自分の持っている機種に適合するのかを判断するのは至難の業でしょう。番号によって個々の部品が厳格に管理されているため、間違いのない特定が可能になります。

部品特定が正確にできることは、修理の効率を劇的に高めます。図面上の番号を照合することで、必要なパーツだけをピンポイントで手配できるため、無駄なコストや時間を省くことができるのです。これは、長く製品を愛用するために欠かせない仕組みといえます。

組み立て工程の可視化

分解図は、部品の「点」としての情報だけでなく、それらがどの順番で組み合わさっているかという「線」の情報も提供してくれます。図面には、部品が重なる順番や、どのネジがどのパーツを固定しているのかが視覚的に表現されています。これによって、複雑な組み立て工程を容易に可視化できるのです。

例えば、ある部品を外すためには、先にどのパネルを剥がさなければならないのかという順序が分かります。もしこの工程を知らずに闇雲に手を付けてしまうと、隠れたツメを折ってしまったり、二度と元に戻せなくなったりするリスクがあります。図面は、安全に作業を進めるための「ルートマップ」としての機能を備えています。

このように組み立ての流れが可視化されることで、私たちは製品がどのように作られたのかという背景を知ることができます。緻密な工程を経て組み上げられた洗濯機の構造を理解することは、モノを大切に扱う気持ちを育むことにも繋がるのではないでしょうか。

メンテナンスの共通言語

分解図は、ユーザーとメーカー、あるいは修理業者の間をつなぐ「共通言語」としての役割も持っています。不具合が発生した際、「中の方から変な音がする」という曖昧な表現よりも、「分解図の〇番付近のパーツが揺れている」と伝える方が、圧倒的にスムーズに状況が伝わります。

プロの修理技術者は、この図面をもとに故障箇所を推定し、必要な工具や予備パーツを準備します。お互いに同じ図面を共通の尺度として持つことで、情報の齟齬が減り、迅速な解決が期待できるのです。言葉だけでは説明しにくい複雑な機械構造も、一枚の図面があれば確実なコミュニケーションが可能になります。

また、自分自身で日常的な手入れをする際にも、図面を通じて構造を知っておくことは大きな強みになります。どこを掃除すべきか、どこに触れてはいけないのかという基準が明確になるため、メンテナンスの質が向上します。図面は、製品とより良い関係を築くための対話ツールと言えるでしょう。

複雑な構造を解き明かす洗濯機内部の主な構成要素

モーターと駆動ベルト

洗濯機の心臓部とも言えるのが、強力な回転を生み出すモーターです。パナソニックの製品では、エネルギー効率の高いインバーターモーターが多く採用されています。このモーターの回転を洗濯槽に伝えるのが駆動ベルトの役割ですが、機種によってはベルトを介さず直接回転させるダイレクトドライブ方式もあります。

もし、洗濯中に「キュルキュル」という高い音が聞こえてきたら、それは駆動ベルトが摩耗して滑っているサインかもしれません。モーターが力強く回っていても、この伝達部が弱っていると、本来の洗浄力は発揮されません。分解図を確認すると、モーターがいかに頑丈に固定され、回転の力を逃さない工夫がなされているかがよく分かります。

洗濯槽とパルセーター

衣類を直接受け止める洗濯槽と、底面で水流を作り出す回転翼（パルセーター）は、洗浄性能を左右する主要パーツです。パナソニックの洗濯槽は、脱水穴の配置や内壁の凹凸に至るまで、汚れを効率よく落とすための工夫が凝らされています。パルセーターが複雑な動きをすることで、立体的な水流が発生します。

実は、パルセーターの裏側には汚れが溜まりやすく、分解図を見るとその構造の複雑さが確認できます。この部分を外して掃除をすることで、洗濯物への黒カビ付着を防ぐことができますが、中心のネジは非常に固く締められていることが多いため注意が必要です。水の力を最大限に活かすための形状が、図面からも見て取れます。

給排水ホースの接続部

洗濯機への給水と、使用した水の排出を担うホースの接続部は、水漏れを防ぐための重要なポイントです。分解図では、本体内部の給水弁からホースがどのように伸び、排水トラップへと繋がっているかが詳細に描かれています。ここには水圧に耐えるための専用のクリップや、逆流を防ぐための仕組みが備わっています。

特に排水ホースの接続部は、長年の使用で糸くずが詰まりやすい場所でもあります。ホースが本体内部でどのように取り回されているかを知っていれば、詰まりが発生した際にどこを確認すべきかが明確になります。水の通り道を正しく管理することは、家全体の水害リスクを抑えることにも繋がる大切な要素です。

電子基板と配線ルート

現代の洗濯機は、高度な電子制御によって動いています。その指令塔となるのが電子基板であり、そこから各センサーやモーターへと無数の配線が伸びています。分解図を見ると、水や湿気から基板を守るための保護ケースや、振動で断線しないように固定された配線ルートの緻密さに驚かされるでしょう。

もし基板に不具合が生じると、ボタンが反応しなくなったり、予期せぬエラー表示が出たりします。配線ルートを理解しておくことは、万が一の故障診断において役立ちますが、ここは非常にデリケートなエリアです。静電気一つで故障する可能性もあるため、図面で場所を確認するにとどめ、安易に触れない慎重さが求められます。

サスペンションの構造

脱水時の激しい振動を吸収し、本体を安定させているのがサスペンションです。縦型洗濯機の場合、通常は4本の吊り棒で洗濯槽を外枠から吊り下げており、これによって振動が床に直接伝わるのを防いでいます。分解図上では、バネとダンパーを組み合わせた細長いパーツとして描かれています。

このサスペンションが劣化してくると、脱水時にガタガタと大きな異音が発生したり、洗濯機が歩き出すように移動してしまったりすることがあります。重い洗濯槽を常に支え続ける過酷なパーツですが、その配置や構造を知ることで、なぜ衣類を偏らせて入れてはいけないのかという理由が視覚的に理解できるはずです。

各所を固定するネジ類

洗濯機を一つの形にまとめ上げているのが、無数のネジやボルトです。分解図を詳しく見ると、場所によって長さや太さ、材質が異なるネジが使い分けられていることが分かります。例えば、水に濡れやすい場所には錆びにくいステンレス製のネジが使われ、力がかかる場所には強度の高いボルトが配置されています。

修理や分解の際、これらのネジを混ぜてしまうと元に戻せなくなるだけでなく、強度が不足して事故に繋がる恐れもあります。図面には「どのネジがどこに使われているか」が明確に記されているため、メンテナンス時のミスを防ぐ重要なガイドとなります。小さなネジ一つ一つに、安全を支える役割が与えられているのです。

操作部スイッチの配置

ユーザーが毎日触れる操作パネルの裏側には、タクトスイッチや表示用LEDが整然と並んでいます。分解図では、この操作パネルがどのように本体に固定され、内部の基板とどう接続されているかが示されています。ボタンの押し心地を一定に保つためのバネや、浸水を防ぐシートの存在も図面から確認できます。

「ボタンの反応が悪くなった」という場合、このスイッチ部分の汚れや劣化が原因であることが多いです。構造を知っていれば、表面を拭くだけで解決するのか、内部の清掃が必要なのかの判断材料になります。操作部は洗濯機との対話の窓口ですから、その健全性を保つことは快適な利用に直結します。

水位センサーの仕組み

洗濯槽の中にどれくらいの水が入っているかを感知するのが水位センサーです。これは「空圧」を利用した仕組みが多く、洗濯槽と細いチューブで繋がったセンサーが、水位の上昇に伴う空気圧の変化を読み取ります。分解図では、この細いチューブが本体のどこを通っているかを確認できます。

もしこのチューブに穴が開いたり、外れたりすると、洗濯機は水が溜まったことを認識できず、溢れるまで給水を続けてしまうかもしれません。水位センサーという小さなパーツが、溢水という大きなトラブルを防いでいるのです。目立たない部品ですが、その重要性と配置を知ることで、洗濯機の賢い仕組みをより深く理解できます。

分解図を活用して得られる具体的なメリットと利点

正確な交換部品の注文

洗濯機が故障した際、最も困るのは「どの部品を注文すればいいか分からない」ということです。パナソニックの公式サイトや取扱説明書、あるいは分解図を参照することで、必要なパーツの正式名称や型番を正確に把握できます。これにより、間違った部品を注文してしまい、時間と費用を無駄にするリスクを最小限に抑えられます。

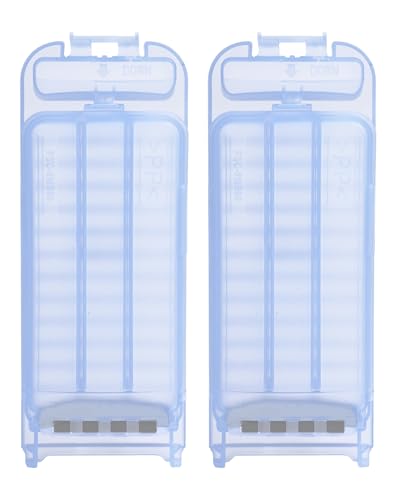

特に、パッキンや糸くずフィルターのような小さな消耗品は、似たような形状のものが多く存在します。図面上の番号をもとに注文すれば、メーカーの在庫から自分の機種にぴったりの品を確実に手に入れることができます。これは、DIYで簡単な補修を試みる人にとっても、プロに修理を依頼する人にとっても、大きな安心材料となるでしょう。

分解手順のミスを防止

掃除や点検のために洗濯機の一部を解体する場合、分解図は最強のガイドブックになります。どこにネジが隠れているのか、どの順番でパーツを外せば無理なく分解できるのかが可視化されているため、強引に力を入れてプラスチックのツメを折ってしまうようなミスを防ぐことができます。

洗濯機は、一見するとただの箱に見えますが、内部はパズルのように組み合わさっています。図面なしでの分解は、目隠しをして迷路を進むようなものです。図面を事前に確認し、全体のつながりを把握してから作業に取り掛かることで、スムーズかつ安全に作業を完了させることが可能になります。これは、製品の寿命を縮めないための賢明な判断です。

隠れた汚れの場所を把握

「洗濯機を掃除したのに、まだ臭いが気になる」という経験はないでしょうか。それは、目に見えない「隠れた場所」に汚れが残っているからかもしれません。分解図を見ることで、洗剤カスが溜まりやすいポケット状の構造や、カビが発生しやすい水の通り道を特定することができます。

例えば、洗剤投入口の奥や、パルセーターの裏側、さらには排水トラップの入り口など、図面を見ることで「ここも汚れている可能性がある」という気づきが得られます。汚れのポイントが分かれば、専用のクリーナーをどこに重点的に流し込めばいいのかといった戦略も立てやすくなります。分解図は、徹底的な清掃を行うためのコンパスにもなるのです。

構造理解による故障予防

分解図を通じて洗濯機の仕組みを深く理解すると、自然と「故障させない使い方」が身につきます。例えば、サスペンションの構造を知れば、なぜ洗濯物の詰め込みすぎが良くないのかが理解できますし、水位センサーのチューブの位置を知れば、本体を激しく動かすリスクも実感できるでしょう。

機械の限界や弱点を知ることは、それを守ることと同義です。仕組みが分かれば、異音がした際に「これはベルトの滑りかな？」と早めに察知し、致命的な故障になる前に手を打つことも可能になります。分解図を活用して得た知識は、単なる情報の枠を超えて、大切な家電を長持ちさせるための「知恵」へと変わっていくのです。

項目名	具体的な説明・値
分解図	部品の配置や組み立て順序を記した内部設計図
パルセーター	洗濯槽の底にあり強力な水流を生み出す回転翼
水位センサー	空気圧の変化で槽内の水量を確認する安全装置
サスペンション	4本の吊り棒で槽を支え脱水時の振動を抑える部品
駆動ベルト	モーターの回転力を洗濯槽へ伝える伝達パーツ

内部構造を確認する際に注意すべきリスクと限界

メーカー保証の即時失効

分解図を見て、自分自身で洗濯機を分解しようと考える方もいるかもしれません。しかし、ここで最も注意すべきなのは、ユーザーが本体を分解した時点で、メーカーの製品保証が一切受けられなくなる可能性が高いという点です。たとえ元通りに直したつもりでも、分解の痕跡があれば保証の対象外とされるのが一般的です。

メーカーの保証は、あくまで「正規の工程で製造された状態」を維持していることが前提です。一度でも内部に手が加わると、その後の不具合が元々の故障なのか、分解作業による二次的なものなのかを判断できなくなるからです。安易な分解は、万が一の際の大きなサポートを失う行為であることを十分に理解しておく必要があります。

専門知識が必要な作業

分解図があるからといって、誰でも簡単に修理ができるわけではありません。洗濯機は電気、水、そして機械的な回転が組み合わさった高度な家電製品です。各パーツを取り付ける際のネジの締め付けトルクや、配線の取り回しには非常に細かいルールがあり、これらは図面を見ただけでは分からない「職人のノウハウ」に依存しています。

例えば、パルセーターのネジを締めすぎれば破損の原因になり、緩すぎれば脱水時に外れて大事故に繋がります。分解図はあくまで「地図」であり、そこを歩くための「技術」は別物です。専門的な知識や専用の工具を持たないまま作業を進めることは、製品を修復不可能な状態に追い込むリスクを孕んでいます。

感電や水漏れの二次被害

洗濯機内部の作業には、生命に関わる危険や家財への損害リスクが伴います。コンセントを抜かずに作業をすれば、濡れた手での感電事故が起こる恐れがあります。また、配管やパッキンのわずかなズレは、作業直後ではなく、数日後に突然大きな水漏れを引き起こし、階下への浸水被害など取り返しのつかない事態を招くこともあります。

プロの業者は、作業後に必ず厳格な通電テストや漏水確認を行います。分解図を見て構造を知ることは素晴らしいことですが、それを実際の作業に結びつける際には、こうした重大なリスクをコントロールできるか自問自答しなければなりません。安全を確保できないのであれば、構造を理解した上でプロに依頼するのが最も賢明な選択です。

一般公開されない機密性

実は、詳細な分解図（サービスマニュアル）は、メーカーが公に一般ユーザーへ公開しているものではありません。これらは本来、トレーニングを受けた修理技術者のための機密情報です。インターネット上で断片的な図面を見つけることができる場合もありますが、それが最新の正確な情報である保証はありません。

古い情報を鵜呑みにして作業を行うと、モデルチェンジで変更された箇所に対応できず、トラブルを招く原因になります。また、著作権や知的財産権の観点からも、公式ルート以外で入手した図面の使用には慎重になるべきです。分解図はあくまで「構造を学ぶための参考資料」として捉え、実作業においてはメーカーの指示に従うことが基本となります。

洗濯機の分解図を正しく理解して安全に維持しよう

パナソニックの洗濯機という、私たちの生活に欠かせない機械の裏側には、驚くほど緻密な世界が広がっています。分解図は、その複雑なパズルを解き明かし、製品への理解を深めるための貴重な手がかりとなります。各パーツがどのような役割を担い、どのように連携して私たちの衣類を綺麗にしてくれているのかを知ることは、単なる知識以上の価値があるはずです。

構造を理解することで、日々のメンテナンスの重要性がより鮮明になり、異音や違和感にも敏感になれるでしょう。それは結果として、洗濯機の寿命を延ばし、家事のストレスを減らすことにも繋がります。しかし、図面を読み解く力と、実際に手を動かして修理する技術は別物であることを忘れてはいけません。

リスクや限界を正しく認識した上で、分解図から得た知識を「賢いユーザー」としての振る舞いに活かしてみてください。不具合が生じた際にプロへ的確な情報を伝えたり、適切な清掃箇所を見極めたりすることこそが、分解図を最も有効に活用する方法です。この記事を通じて、あなたの洗濯機との付き合い方がより豊かで安全なものになることを願っています。機械への敬意を持ちつつ、大切に使い続けていきましょう。
